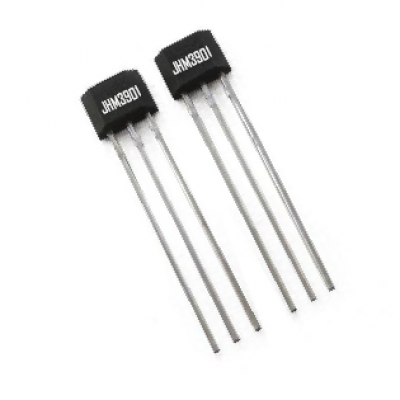

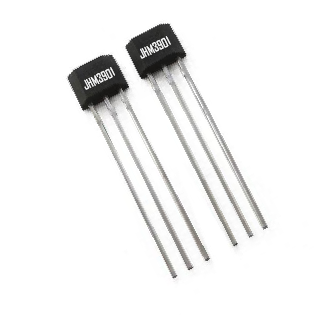

帶模擬輸出功能的低噪聲線性霍爾效應傳感器芯片JHM3901

JHM3901是一款可編程線性霍爾效應電流傳感器芯片,帶模擬輸出功能,在不影響帶寬的情況下實現了高精度、高分辨率,廣泛應用于汽車、工業等眾多領域。該線性霍爾效應傳感器芯片提供與外加磁場成比例的電壓輸出,用戶可以通過在VCC和輸出引腳上編程來配置靈敏度,以優化最終應用的性能。

JHM3901是一款可編程線性霍爾效應電流傳感器芯片,帶模擬輸出功能,在不影響帶寬的情況下實現了高精度、高分辨率,廣泛應用于汽車、工業等眾多領域。

該線性霍爾效應傳感器芯片提供與外加磁場成比例的電壓輸出,用戶可以通過在VCC和輸出引腳上編程來配置靈敏度,以優化最終應用的性能。靜態電壓輸出可由用戶在電源電壓VCC的50%范圍內調節,輸出靈敏度可在1.5至10 mV/G范圍內調節。該傳感器集成電路包括一個帶BiCMOS接口集成電路的高靈敏度霍爾元件,采用低噪聲小信號高增益的放大器,并具有鉗位低阻抗輸出級。
