PIR（Passive Infra Red）是一種通過感應人體釋放出的紅外線，來探測人體占位和運動情況的技術。包括人體在內的每個溫暖物體都以紅外線輻射的形式輻射熱量，人眼看不到，只能由專門的電子設備檢測——PIR傳感器。

隨著PIR技術的不斷推廣普及，被應用在越來越多的領域，如紅外入侵，智能感應等。


工作原理

PIR傳感器能檢測人或某些動物發射的紅外線并轉換成電信號輸出。由于溫度變化，熱釋電晶體會出現結構上的電荷中心相對位移，在晶體兩端將會產生數量相等而符號相反的電荷，這種由于熱變化產生的電極化現象，被稱為熱釋電效應。

PIR傳感器利用的正是熱釋電效應，它是一種溫度敏感傳感器。

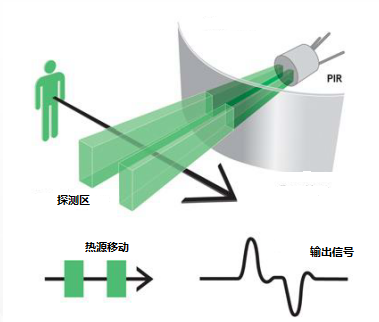

當溫度T穩定不變時，ΔT=0，傳感器無輸出。當人體進入檢測區時，人體溫度與環境溫度有差別，產生ΔT，則有信號輸出；若人體進入檢測區后不動，溫度也是沒有變化，傳感器沒有輸出，因此這種傳感器能檢測人或動物的活動。



信號放大處理電路

JHM5001是一款為PIR傳感器設計的信號調理集成電路芯片。其工作原理是將PIR傳感器產生的微弱電荷進行放大，經過ADC轉換為16位數字信號，再經過數字濾波器進行處理，由算法單元判斷PIR信號的變化是否由外界人體運動所產生，并通過REL引腳輸出需要的數字信號。其實質就是將PIR的信號放大和處理電路集成為一顆專用的芯片。

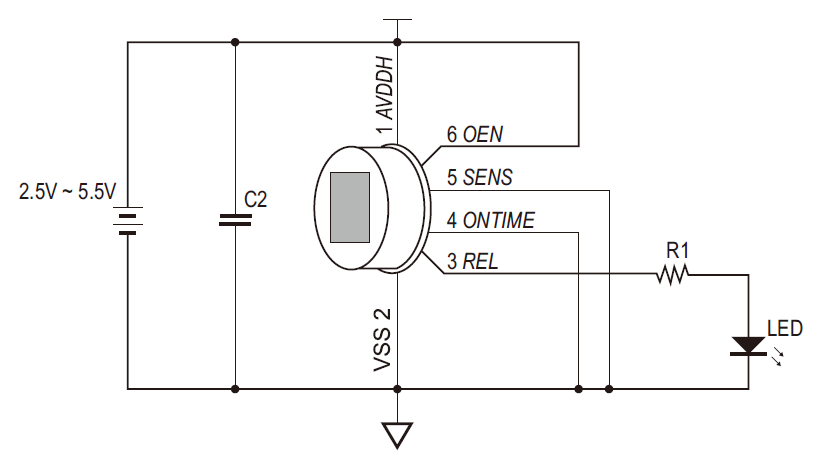

將JHM5001裸芯片與PIR傳感元件堆疊封裝在具有多個引腳的金屬封裝中組成智能PIR傳感器。

關鍵特性

基于數字信號處理；

集成片上穩壓器，適合2.5V ~ 5.5V電源電壓；

低功耗，電流~30μA；

對射頻干擾不敏感；

具有調節靈敏度、導通時間的輸入引腳；

具有光線檢測輸入引腳，可防白光干擾；

具有開關或繼電器控制輸出引腳和LED控制輸出引腳；

通電后可瞬間穩定。

規格


裸Die；

DFN8封裝：便于TO、COB封裝；

SOP8封裝：直接使用模擬探頭，方便外部電路設計。

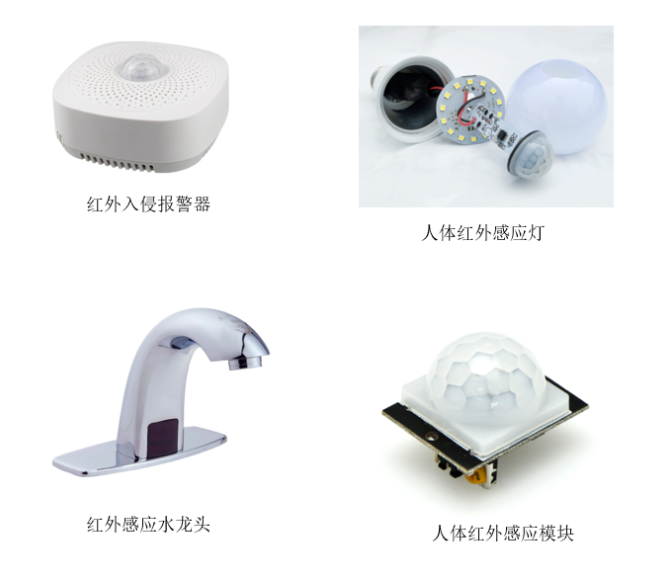

生活應用

紅外入侵報警器：根據環境紅外能量的變化來判斷是否有人移動。人體的紅外能量與環境有差別，當人通過探測區域時，報警器收集到紅外能量有變化，進而通過分析發出報警。

人體紅外感應燈：在接收到人體紅外輻射溫度發生變化時就會失去電荷平衡，向外釋放電荷，后續電路經檢測處理后可以觸發開關動作。
紅外感應水龍頭：通過紅外線反射原理，當手經過水龍頭的紅外線區域內，紅外線發射管發出的紅外光經過手反射到紅外接收管，將處理后的信號發送到脈沖電磁閥來控制出水系統。
家用防盜設備：采用PIR技術后，可實現24小時自動感應，當門口有異動時實時抓拍、錄像，并推送異常消息，24小時在線守護，真正實現主動防御。



      在電子防盜、紅外探測領域中，PIR傳感器的應用非常廣泛，因其價格低廉、性能穩定而受到廣大用戶和專業人士的歡迎。未來，久好電子會拓展更多品類，滿足不同市場的多層次要求。



">
