“探班”霍爾傳感器

2022-12-08 09:56:44 130

傳感器的分類中，我們總能看到“霍爾”這一類，據說它是全球排名第三的傳感器類型。久好電子有哪些相關產品？跟我們一起來看看吧。

一切要從霍爾效應開始

當電流垂直于外磁場通過半導體時，載流子發生偏轉，垂直于電流和磁場的方向會產生一附加電場，從而在半導體的兩端產生電勢差，這一現象就是霍爾效應，這個電勢差被稱為霍爾電勢差。

根據霍爾效應，人們用半導體材料制成的元件叫霍爾元件。它具有對磁場敏感、結構簡單、體積小、頻率響應寬、輸出電壓變化大和使用壽命長等優點，在測量、自動化、計算機和信息技術等領域得到廣泛的應用。

由于霍爾元件產生的電勢差很小，我們通常會將放大器電路，溫度補償、穩壓電源等等集成在一個芯片上，這些信號處理電路結合霍爾元件，就是大名鼎鼎的-----霍爾效應傳感器。

因此就可以感應外部磁場（輸入），產生電壓（輸出）。

霍爾效應傳感器的應用非常廣泛，根據輸出信號不同，可以分為線性霍爾和開關型霍爾。線性霍爾傳感器主要用于一些物理量測量，例如電流傳感器和位移測量。開關型霍爾傳感器主要用于測轉速、接近開關、報警器、自動控制電路等。此外，霍爾傳感器技術在汽車工業中有著廣泛的應用，包括動力、車身控制、牽引力控制以及防抱死制動系統。

幾個重要參數

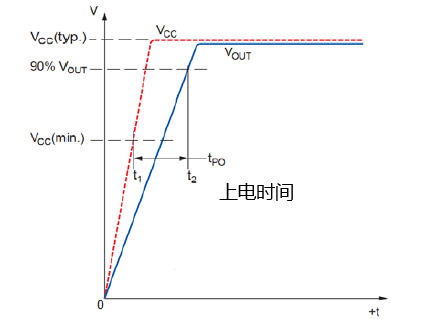

上電時間：電源達到其最小規定工作電壓VCC（min）后（t₁），輸出電壓在外加磁場下穩定在其穩態值±10%以內所需的時間（t₂），如下圖所示。
