JHM5001在紅外熱釋電傳感器中的應用

2022-03-21 19:21:35 187

JHM5001是一款為紅外熱釋電（Passive Infra Red）傳感器設計的信號調理集成電路芯片。其工作原理是將PIR傳感器產生的微弱電荷進行放大，經ADC轉換為16位數字信號，再經過數字濾波器處理，由算法單元判斷PIR信號的變化是否由外界人體的運動所產生，并通過REL引腳輸出需要的數字信號。




工作電壓：集成片上穩壓器，適應2.5V~5.5V

工作電流：30uA


芯片特點：

內置帶通濾波器，抗射頻干擾；

具有調節導通時間的ONTIME輸入引腳；

具有調節靈敏度的SENS輸入引腳；

具有光線檢測OEN輸入引腳，可控制是否使能輸出；

具有開關或繼電器控制的REL輸出引腳。


芯片規格：

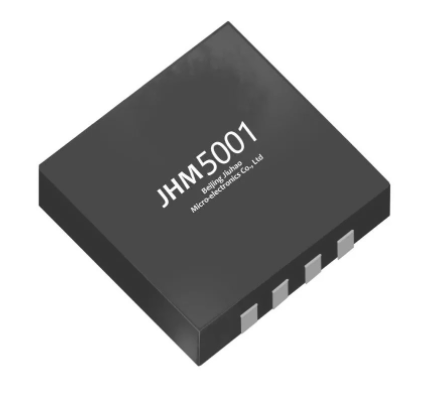

可提供裸片或DFN8封裝片，便于TO、COB封裝。

可提供SOP8封裝片，直接使用模擬探頭，方便外部電路設計。



~應用一 · 封裝成數字探頭~

直接通過打線的方式，將熱釋電元件（感應敏感元）接到JHM5001的管腳，構成數字探頭。

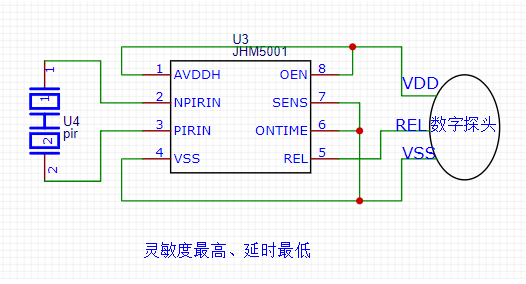

若靈敏度和延時無需調整，則此時靈敏度為最高，延時最低為2ms，可以封裝成為3個引腳的探頭形式，如圖①；

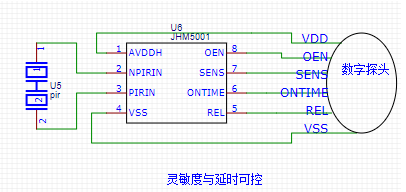

若需要調整靈敏度、延時，則可以將VDD、OEN（輸出使能）、SENS、ONTIME、REL、VSS各個管腳引出，封裝成6個引腳的探頭形式，如圖②。



圖①



圖②



~應用二 · 智能燈具控制~

可以通過對JHM5001的OEN引腳控制，來實現燈具開關控制，達到智能開啟、高效節能的效果。

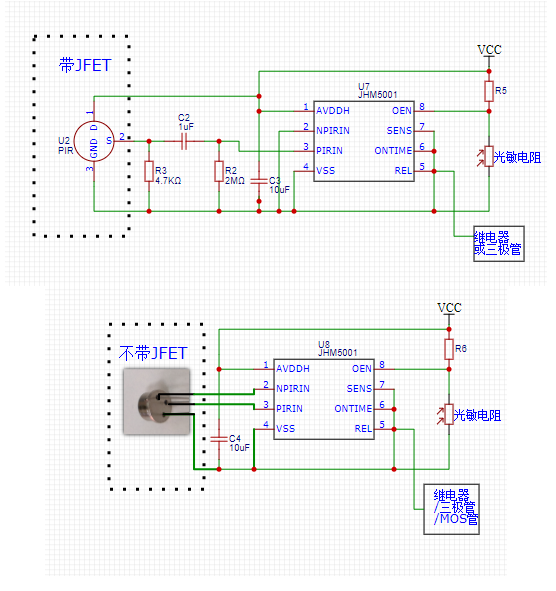

電路連接示意圖如下：PIR探頭可以分為帶JFET的、不帶JFET的兩種，JHM5001的OEN引腳外接光敏電阻或光敏二極管，控制芯片的REL輸出引腳是否啟用。

注意：

OEN管腳電壓為0~0.4V時，REL輸出禁止；

OEN管腳電壓為1.2V~VDD時，REL輸出啟用。



~應用三 · 運動檢測~

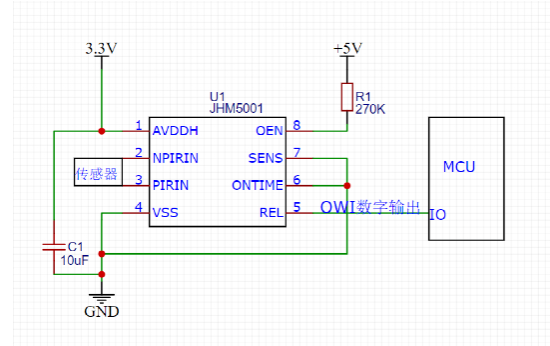

當OEN引腳電壓滿足


時，JHM5001進入ATEST 模式，此時REL引腳作為單線接口（OWI）輸出數據。單線接口（OWI）采用了脈沖寬度調制（PWM）的方法對數據進行編碼。

PWM 編碼不需要進行數據幀的同步，數據接收方的碼率可以根據發送方的碼率自動進行改變。

在 OWI 協議下，REL 為單向的數字輸出，循環輸出32bit 數字信息，包括經過LPF 的16 位傳感器信號，7 位靈敏度閾值，4 位ONTIME 時間信息，及固定的5位的 0。

此時通過外接MCU，即可提取采集后的16位數字信號，從而處理相關應用，例如運動檢測。




">
